鋼軌壓板/起重機道軌壓板/軌道壓板/行車導軌壓板/鐵軌壓板

時間：2024-01-24來源：道軌壓板廠家瀏覽次數：1

壓板介紹

       鋼軌壓板是固定鋼軌（路軌、軌道）的產品，壓板材質類型有鑄造壓板、鋼板沖壓壓板（從安裝方式有螺栓固定單孔壓板、雙孔壓板、焊接壓板、彎鉤）等，其作用是固定鋼軌使用。

壓板說明

  • 產品名稱：鋼軌壓板

  • 別名別稱：軌道/路軌壓板、壓碼

  • 型號規格：多型號軌道壓板

  • 所屬類別：鋼軌配件

  • 產品產地：河南

  • 是否定制：是

  • 是否現貨：現貨供應

  • 供貨范圍：全國

  • 送達方式：自提或物流托運

  • 發貨地區：河南新鄉長垣

壓板圖片

道軌壓板

鋼軌壓板/道軌壓板/軌道壓板/導軌壓板/鐵軌壓板

軌道壓板

鋼軌壓板/道軌壓板/軌道壓板/導軌壓板/鐵軌壓板

導軌壓板

鋼軌壓板/道軌壓板/軌道壓板/導軌壓板/鐵軌壓板

壓板參數

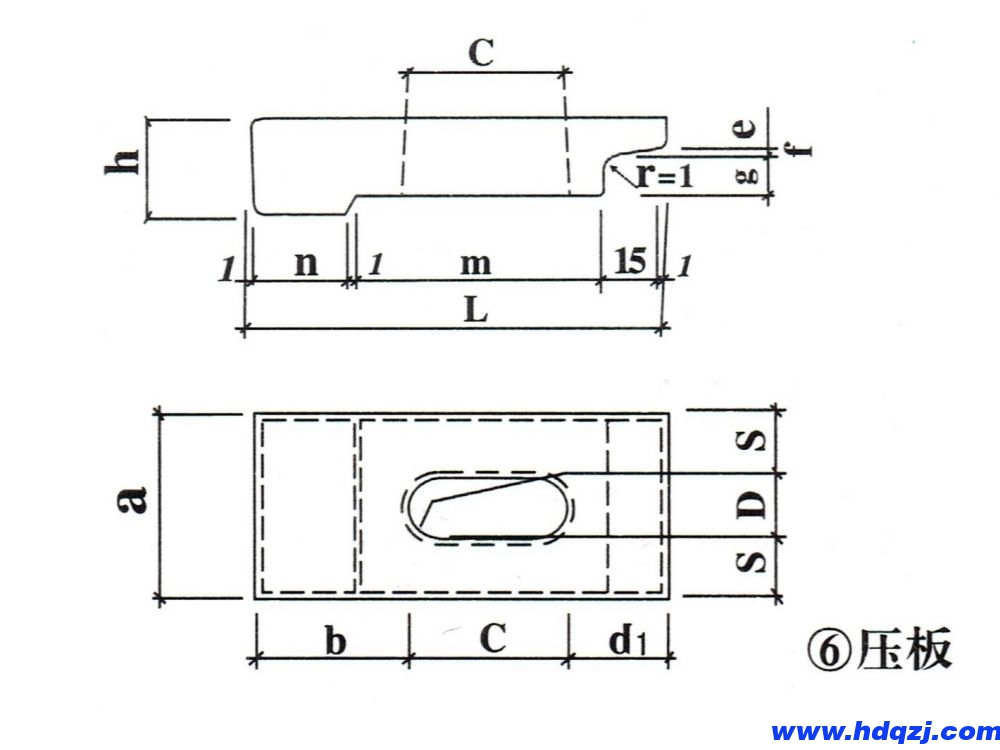

鋼軌壓板⑥外形尺寸圖與技術參數表

鋼軌壓板外形尺寸圖                        鋼軌壓板外形尺寸圖
壓板⑥型號選用及尺寸表
壓板
型號 		適用范圍      各型號壓板尺寸
軌道聯
結型號 		鋼軌
型號 		螺栓間
距A(mm) 		L a b C d e f g h m n r D S
6-1 DGL-4
DGL-5
DGL-6
DGL-7 		TG24 200
220
240
260 		150 70 21 86 43 6.5 4 5.5 20 112 20 4 23 23.5
6-2 DGL-8-10
DGL-12-14 		TG38 200
220
240 		140 70 31 80 29 7.9 1.6 8.5 22 102 20 4 23 23.5
6-3 DGL-11
DGL-15
DGL-16 		TG38 260
260
280 		160 70 31 70 59 9.9 1.6 8.5 24 122 20 4 23 23.5
6-4 DGL-17
DGL-18 		TG43 220
240
280 		160 70 31 90 39 11.5 2.5 10.0 28 112 30 4 23 23.5
6-5 DGL-20
DGL-24 		TG50 220
240
280 		160 90 40 90 30 11.5 4 10.5 30 112 30 4 27 31.5
6-6 DGL-25
DGL-26 		QU100 240
280 		160 90 56 74 30 10.5 4 13.5 32 112 30 8 27 31.5
DGL-27
DGL-28 		QU120 260
280

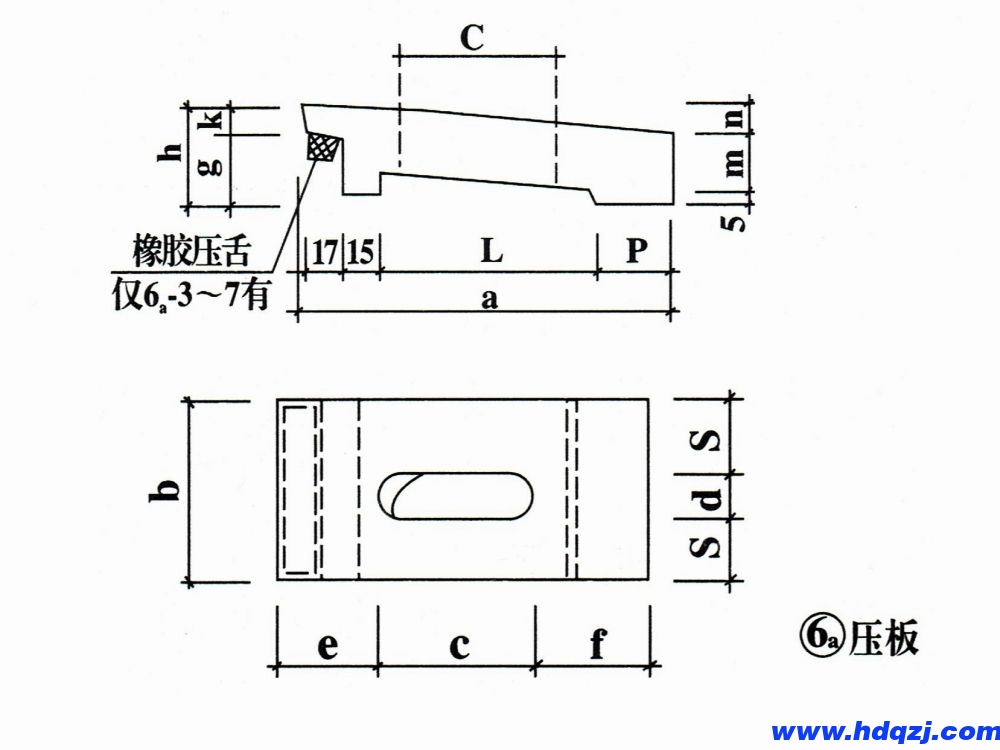

鋼軌壓板6a外形尺寸圖與技術參數表

6a壓板外形尺寸圖                        6a壓板外形尺寸圖
6a壓板型號選用及尺寸表
壓板
型號 		適用范 圍 壓板尺寸
軌道聯
結型號 		鋼軌
型號 		螺栓間
距A(mm) 		a b C d e f g h j k L m n p q S
6a-1 DGL-3，4
DGL-5 		24kg/m 220 240
260 		156 70 60 18 67 29 3.3 20 4 9.7 98 15 0 25 10.1 26
6a-2 DGL-6,7
DGL-8,9 		38kg/m 200 220
240 260 		156 70 70 18 41 45 6 20 1.8 9.2 98 15 0 25 10.1 26
6a-3 DGL-10,11
DGL-12,13 		38kg/m 220 240
260 280 		156 70 90 23 40 26 19 34 1.8 10.2 98 16 13 25 10.1 23.5
6a-4 DGL-14,15
DGL-16 		43kg/m
QU70 		240 260
280 		156 70 80 23 48 28 19.2 36 4.5 9.3 98 18 13 25 10.1 23.5
6a-5 DGL-17
DGL-21 		50kg/m
QU80 		240 260
280 		160 90 90 27 38 32 22 40 4.5 10.5 97 21.7 13.3 30 9.7 31.5
6a-6 DGL-22
DGL-24 		QU100 240 260
280 		160 90 85 27 33 42 23.5 42 4.5 11 97 23.7 13.3 30 9.7 31.5
6a-7 DGL-25
DGL-26 		QU120 260
280 		160 90 70 27 34 56 26 44 4.5 10.5 97 25.7 13.3 30 9.7 31.5

壓板廠家

道軌公司同時提供軌道壓板、導軌壓板、道軌壓板、鋼軌壓板、鐵軌壓板等鋼材型材與制成品供應。更多壓板產品貨源產地、廠家品牌、型號規格、產品特性、材質證明、理論重量和價格等請聯系客服咨詢。
