當前位置：起重機 > 起重產品 > 電動葫蘆

CDK型單速電動葫蘆MDK型雙速電動葫蘆

起重機產品分類：電動葫蘆公司

CDK型單速電動葫蘆MDK型雙速電動葫蘆廠家直銷： MD1型雙速電動葫蘆多少錢一臺？聯系CD1型單速電動葫蘆生產商報價！專業MD1型慢速電動葫蘆廠家直銷供應，CD1型快速電動葫蘆圖片、CD1單速電動葫蘆型號、CD型單速電動葫蘆規格參數，聯系購買MD1型雙速電動葫蘆價格報價！Cd型單速電動葫蘆為半定制定做起重設備，需根據您的起重量和起升高度、外形或其他參數。

電動葫蘆詢價電話

13903802779

立即咨詢

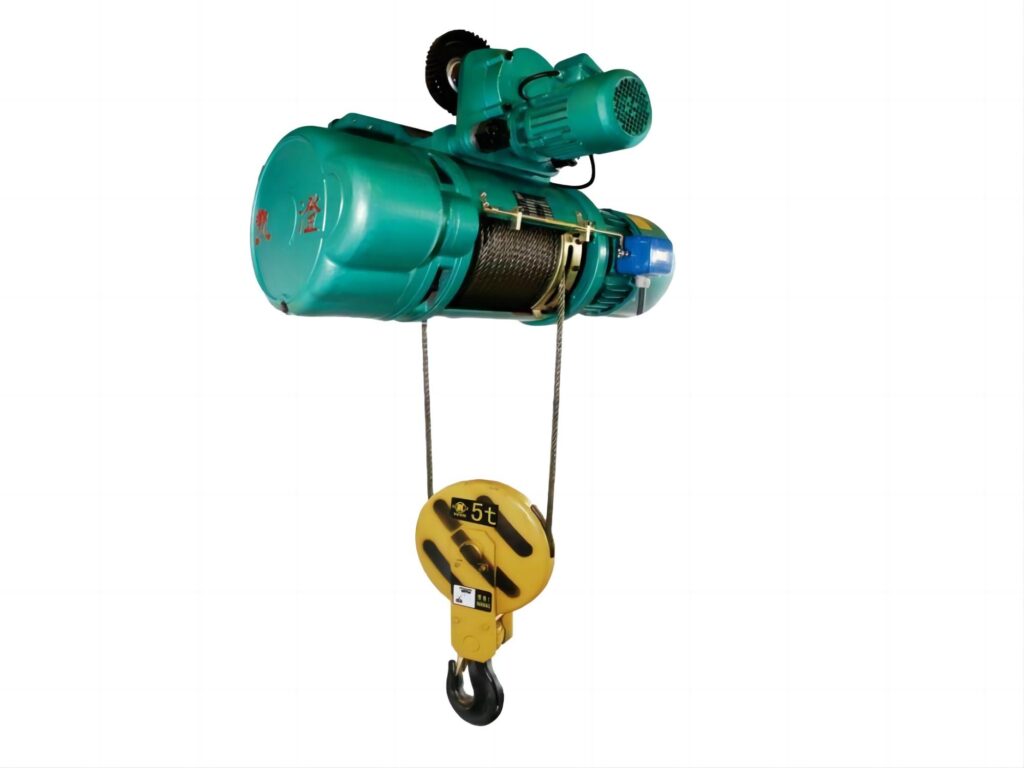

鋼絲繩電動葫蘆介紹

江陰電動葫蘆，鋼絲繩電動葫蘆。CDK型電動葫蘆/MDK型電動葫蘆，設計起重量有：0.5噸、1噸、2噸、2.8噸、3噸、5噸、8噸、10噸、12.5噸、16噸、20噸等，它是在CD1/MD1型鋼絲繩電動葫蘆的基礎上改進設計的電動葫蘆。適用場合比CD1MD1型電動葫蘆更廣，工作級別由M3提升到了M4。既可以單獨安裝在架空工字鋼軌道上，也可以配套安裝在電動單梁、雙梁、懸掛、龍門等起重機上使用。在精細作業場合，當CDK型起升單速電動葫蘆的起升速度不能滿廳要求時，應當選用MDK型起升雙速電動葫蘆。

※當葫蘆運行軌道不采用工字鋼，比如H型鋼或箱形梁時，可以配置平踏面電動小車來滿足要求

※固定式沒有行走機構，有上下左右四種不同方向的固定方式( 見下圖A 1 ~ A4所示)。

鋼絲繩電動葫蘆說明

產品名稱：CDKMDK型電動葫蘆
別名別稱：江陰電葫蘆吊葫蘆
型號規格：CDKMDK型
所屬類別：鋼絲繩式電動葫蘆
產品產地：江陰
廠家品牌：河南鴻升起重機有限公司
商標品牌：鴻起
非標定制：承接非標制造
動力形式：三相交流380V-50Hz
是否現貨：部分現貨
生產周期：3~10天
包裝形式：木箱包裝
供貨范圍：全國
送達方式：自提或代辦托運
是否安裝：安裝另計
售后方式：一年保修
發貨地區：江蘇江陰，河南長垣

鋼絲繩電動葫蘆參數

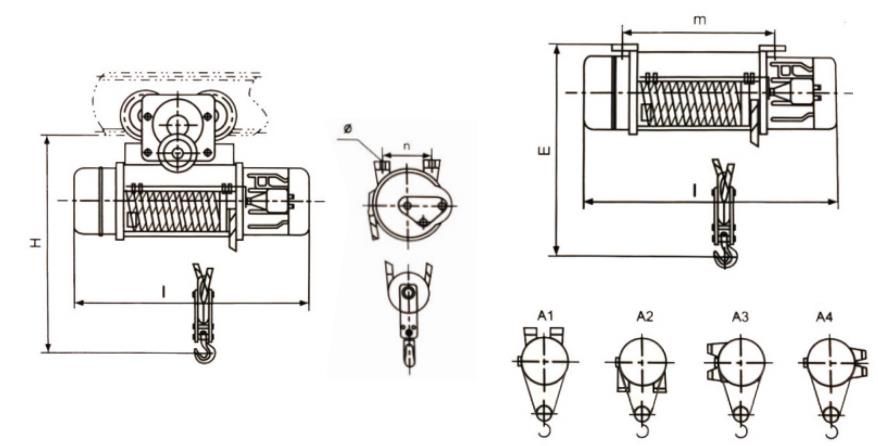

CDKMDK型電動葫蘆外形尺寸及固定方式圖


CDKMDK型（0.5~5t）電動葫蘆基本技術參數

起重量 (t)		0.5				1								2								2.8								3								5
起升高度		6	9	12	18	6	9		12	18	24		30	6	9		12	18	24		30	6	9		12	18	24		30	6		9	12	18	24		30	6	9		12 18		24		30
起升速度(m/min)		8 0.8/8				8 0.8/8								8 0.8/8								8 0.8/8								8 0.8/8								8 0.8/8
運行速度(m/min)		20				20								20								20								20								20
鋼絲繩	公稱直徑	5.1				7.4								11								12								12								12.5
	結構型式	6X37+NF				6X37+NF								6X37+NF								6×37+NF								6X37+NF								6X36WS+FC
	強度等級(Mpa)	1770				1670								1670								1670								1670								1960
工字梁軌道型號		16~28b				16~28b								20a~45c								20a~45c								20a~45c								28a~63c
環形軌道最小半徑		1.5				1.5		2		3		4		2		2.5		3		4		2		2.5		3		4		2			2.5 3		F.5	4		2.5		3		4		5
起升電動機	型號	ZDK 21-4 ZDSK 0.2/0.8				ZDK 22-4 ZDSK 0.2/1.5								ZDK 31-4 ZDSK 0.4/3.0								ZDK 41-4F1 ZDSK 0.5/4.5 F1								ZDK 41-41 ZDSK 0.5/4						F1		ZDK 41-4 ZDSK 0.8/7.5
	功率(Kw)	0.8 0.2/0.8				1.5 0.2/1.5								3 0.4/3.0								4.5 0.5/4.5								4.5 0.5/4.5								7.5 0.8/7.5
	轉速(r/min)	1380				1380								1380								1380								1380								1400 1380/1400
	相數	3				3								3								3								3								3
	電壓(V)	380				380								380								380								380								380
	電流(A)	2.4 0.72/2.4				4.3 0.72/4.3								7.6 1.25/7.6								11 1.4/11								11 1.4/11								18 2.4/18
	頻率(Hz)	50				50								50								50								50								50
運行電動機	型號	ZDMK 11-4				ZDMK 11-4								ZDMK 11-4								ZDMK 11-4								ZDMK 11-4								ZDMK 12-4F2
	功率(Kw)	0.2				0.2								0.2								0.2								0.2								0.5
	轉速(r/min)	1380				1380								1380								1380								1380								1380
	相數	3				3								3								3								3								3
	電壓(V)	380				380								380								380								380								380
	電流(A)	0.72				0.72								0.72								0.72								0.72								1.4
	頻率(Hz)	50				50								50								50								50								50
接合次數(n/hr)		180				180								180								180								180								180
工作級別		M4				M4								M4								M4								M4								M4
基本尺寸	H(mm)	~950		~1050		~880				~970				~1030				~1140				~1160				~1270				~1300				~1400				~1450				~1600
	L(mm)	628 625	714 711	772 769	916 913	772 769	867 864		965 962	1161 1158	1357 1354		1553 1550	818	918		1018	1218	1418		1618	963 965	1066 1068		1164 1166	1375 1377	1581 1583		1787 1789	963 965	1066 1068		1164 1166	1375 1377	1581 1583		1787 1789	1042 1039	1132 1129		1222 1219	1403 1400	1583 1580		1763 1760
	m(mm)	318	390	462	601	404	499		597	793	989		1185	412	512		612	812	1012		1212	457	561		658	869	1075		1281	457	51		658	869	1075		1281	443	533		623	804	984		1164
	n(mm)	190				196								240								264								264								320
	Φ(mm)	14.5				19								23								25								25								31
	E(mm)	~880				~810								~960								~1080								~1210								活 Wi			n1350S

CDKMDK型（8~20t）電動葫蘆基本技術參數

起重量 Lifting capacity(t)		8						10						12.5										16														20
起升高度 Lifting height(m)		6	9	12	18	24	30	6	9	12	18	24	30	6	9	12		18		24		30		6		9		12	18	24	6	9		12		18	24	6	9		12	18	24	6	9	12	18		24
起升速度 Lifting speed(m/min)		5 0.5/5						7 0.7/7						5 0.5/5										3.5 0.35/3.5							6							3.5 0.35/3.5						6
運行速度 Travelling speed(m/min)		20						20						20										20							20							20						20
鋼絲繩 Wire rope	公稱直徑Nominal diameter(mm)	13						12.5						16										18							18							18						18
	結構型式Structure	6X37+NF						6X36WS+FC						6X37+NF										6X29Fi+FC							6X29Fi+FC							6X29Fi+FC						6X29Fi+FC
	強度等級Intension rate(Mpa)	1670						1960						1770										1870							1870							1870						1870
工字梁軌道型號(GB/T706)Raill-beam		28a~63c						28a~63c						36a~63c										36a~63c							36a~63c							36a~63c						36a~63c
環形軌道最小半徑Minradius of ring rail(m)		2.5	3	4	5.5	7	8.5	2.5	3.5	4	6	4.5	9	3	3.5		5		6.5		8	10		35		4	6		7.5	9	35	46				75L1-	9	3.5	4		6	75	9	3.5	4675				9
L起 tif升 ibn電 g 動 mo機 tor	型號Type	ZDK 41-4 ZDSK 0.8/7.5						ZDK 51-6 ZDSK 1.5/13						ZDK 51-6 ZDSK 1.5/13										ZDK 51-6F1 ZDSK 1.5/11F1							YHZ12004							ZDK 51-6 ZDSK 1.5/13						YHZ1200L1-4
	功率 Power(Kw)	7.5 0.8/7.5						13 1.5/13						13 1.5/13										11 1.5/11							24							13 1.5/13						24
	轉速 Speed(r/min)	1400 1380/1400						930						930										930							1400							930						1400
	相數 Phase number	3						3						3										3							3							3						3
	電壓 Voltage(V)	380						380						380										380							380							380						380
	電流 Current (A)	18 2.4/18						33 5.2/33						33 5.2/33										28 5.2/28							55							33 5.2/33						55
	頻率 Frequency(Hz)	50						50						50										50							50							50						50
Trav運 e行 rsi電 gn動 m機otor	型號Type	ZDMK 12-4F2						ZDMK 12-4F2						ZDYK 21-4										ZDYK 21-4							ZDYK 21-4							ZDYK 21-4F1						ZDYK 21-4F1
	功率 Power(Kw)	0.5X2						0.5X2						0.8X2										0.8X2							0.8X2							0.8X2						0.8X2
	轉速 Speed(r/min)	1380						1380						1380										1380							1380							1380						1380
	相數 Phase number	3						3						3										3							3							3						3
	電壓 Voltage(V)	380						380						380										380							380							380						380
	電流 Current(A)	1.4X2						1.4×2						2.4X2										2.4X2							2.4X2							2.4X2						2.4X2
	頻率 Frequency(Hz)	50						50						50										50							50							50						50
接合次數 Number of switching(n/hr)		180						180						180										180							180							180						180
工作級別 Classification grade		M4						M4						M4										M4							M4							M4						M4
B基 a本 csi尺 d i寸 me± ns2 oi5n	H(mm)	~1500						~1600						~1740										~1900							~1900							~2000						~2000
	L(mm)	1342 1392	1520 1517	1700 2060 1697 2057		2418 2415	2777 2774	1436 1832	1584 1980	1738 2134	2046 2442	2354 2750	2662 3058	1658 2049	1854 2245		2050 2441	2442 2833			2834 3225		3235 3631	1814 2213	1995 2394			2357 2756	2719 3118	3081 3480	1925		2106		2468	2830	3192	1814 2213		1995 2394	2357 2756	2719 3118	3081 3480	19252106		2468		2830	3192
	m(mm)	748	926	1106 1466		1824	2183	767	915	1069	1377	1685	1993	992	1188		1384	1776			2167		2567	1148	1329			1691	2053	2415	1148		1329 1		1691	20532	2415	1148		1329	1691	2053	2415	11481329		1691		2053	2415
	n(mm)	320						376						376										376							376							376						376
	Φ(mm)	31						38						38										38							38							38 激活						Wind 38 38
	E(mm)	~1233						~1350						~1443										~1650							~165							~1700						-1700

CDKMDK型電動葫蘆主要特點：

★卷筒外殼采用機器人焊接，保證了受力件的剛性和強度；

★優化了減速器箱體、箱蓋、電機前端蓋等主要鑄件的質量；

★鋼絲繩安全系數提高，滿足了M4的工作級別要求；

★優化了滑輪尺寸，提高了滑輪強度 :

★電機性能改進：采用冷軋硅鋼片、電機負載持續率提升到了30%；

★電氣性能改進：進口品牌接觸器的應用、限位方式的改進等等；

★環保安全：全面采用環保油漆；采用無石棉制動環，節能降耗；

★整機能效等級不低于2級，部分規格可達1級。

鋼絲繩電動葫蘆廠家

CDK型單速MDK型雙速電動葫蘆貨源產地生產廠家還為用戶提供 CDB型變頻電動葫蘆、HC-CHM-C型船用電動葫蘆、HL型雙梁小車式電動葫蘆、HBJ型防爆電動葫蘆、CDY（1）MDY（1）型吊運熔融金屬用電動葫蘆（冶金耐高溫電動葫蘆）、RY型歐式電動葫蘆、核電系列電動葫蘆、HJ型電動葫蘆、非標專用電動葫蘆、環鏈葫蘆整機和電動葫蘆電動機、變速箱、吊鉤、卷筒外殼（中節）、電氣控制箱、導繩器、聯軸器、齒輪齒軸、葫蘆跑車等組件配件以及安裝維修服務，更多電動葫蘆型號規格、技術參數、產品特性、工作原理、結構安裝形式、運行起升速度（高度）、工作級別以及出廠價格等請咨詢客服。
