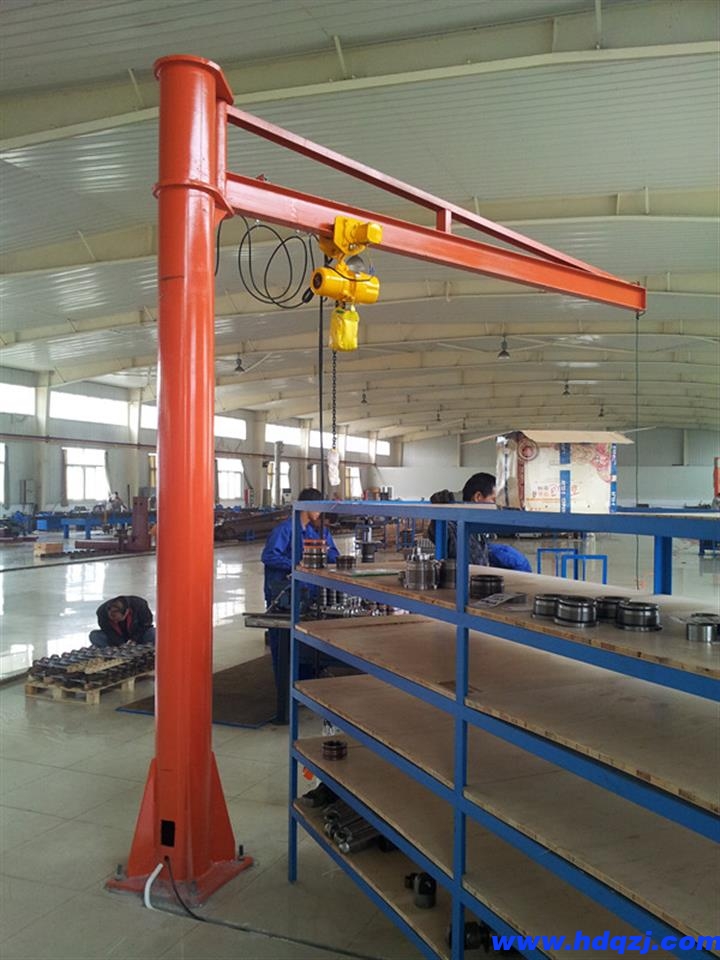

水平臂移動旋臂起重機的優點

目前生產的水平臂旋梁結構起重機的旋臂通過旋臂仰角的變化實現吊鉤的水平移動，稱為變幅。這種變幅方式的缺點是，當起重機上方空間有限時，無法實現吊鉤的理想水平運動。旋臂旋轉時，旋臂支撐面采用大型旋轉支撐軸承，體積大，成本高。底座為方形或矩形。四條腿與底座絞接，四條腿的伸展方向與旋臂受力線不一致。所以這種結構不僅體積大，而且自重大，受力不合理。

為了克服原有技術的缺點，本實用新型的目的是設計一種由工字鋼制成的水平旋臂梁，與套筒內安裝的轉柱焊接相結合，套筒與箱形底座的支腿固定連接，使吊葫蘆水平移動時不受空間條件影響，體積小，受力合理，成本低。

水平臂可移動旋臂起重機的特點是工字鋼制成的水平臂梁與焊接配重柱焊接相結合。轉柱安裝在上下安裝普通軸承的套筒中，套筒與安裝行走輪的箱形支腿底座固定連接。箱形支腿底座的支腿呈放射狀向外延伸，相鄰角度為909。箱形支腿配有伸縮螺旋支撐腳支撐臂。

由于旋臂梁由工字鋼和旋轉柱焊接而成，旋轉柱安裝在上下軸承的套筒中，工字鋼的旋臂可以180°旋轉，電動葫蘆車可以沿工字鋼梁水平移動。

因此，起重機不受上述空間的限制。由于轉柱安裝在套筒內，套筒上下只需安裝普通軸承，體積小，旋轉靈活，成本低；箱形支腿底座上的支腿向外延伸，相鄰角度為90°。當箱形支腿中支撐臂的伸縮方向與水平旋臂一致時，起重機的傾斜扭矩降低，應力合理。

組合懸臂起重機有哪些優點

大型起重機無法在圓形區域提供良好的工作覆蓋。該設備是工具平衡器、空氣平衡器、真空提升裝置和焊接進料裝置的理想支撐設施。安裝柱式或壁式時，設備可進行200°旋轉起重作業；地面安裝時，設備可進行360°旋轉起重作業。

通過方便的懸臂旋轉和葫蘆車的運動，組合懸臂起重機提高了生產效率。同時，由于起動制動懸臂旋轉和葫蘆車，只需要一小部分力量，減少了工傷，提高了安全性。

在選擇組合懸臂起重機的同時，還選擇了快速可靠的交貨和良好的工業保修。

一.人性化設計移動方便，旋轉靈活，定位好。

移動方便。

與傳統的工字鋼起重機相比，組合懸臂起重機更容易移動和定位。冷軋高強度封閉軌道的設計保持了滾動表面的清潔，有助于移動方便，使用壽命長。單位長軌重量輕，懸臂自重降低。所有封閉軌道的軌道彎曲2錐，有助于葫蘆車在軌道中間的定位。這些結構特點不僅可以延長車輪的使用壽命，而且有利于葫蘆車的平滑滾動。

二.旋轉靈活。

與傳統工字鋼起重機相比，自立式和壁掛式組合懸臂起重機(MSJ360和MSJ200)安裝在重量輕、旋轉靈活的鋼上。

三、載荷定位準確。

將帶潤滑密封軸承的低滾動阻力葫蘆車與旋轉懸臂相結合，使組合懸臂起重機成為超載定位設備。

4.DURACOMP4操作平穩，耐磨葫蘆車輪由食品及DURACOMP4制成。在強度和破壞性試驗中，該材料的工作性能優于鋼輪。輪與型軌內緣匹配2°錐度。這提高了車輪的使用壽命，保持了車輪平行。葫蘆車的設計和度范圍為-15℃-+90℃。

5.動力葫蘆的預設計。

葫蘆車包括在所有組合懸臂起重機的基本價格中。起重機額定起重量的15%被認為是葫蘆。葫蘆車和鉤下裝置的總重量。額定起重量的25%被認為是沖擊載荷(葫蘆速度不超過15mm)。這些指標也可以根據客戶的要求設計得更高。

6.推力和拉力的要求。

所有MsJ200懸臂起重機都需要適當?shù)膲Ρ诨蛑觼碇螒冶邸⒖己髱醉摰耐屏屠?，確定支撐結構所承受的力。
