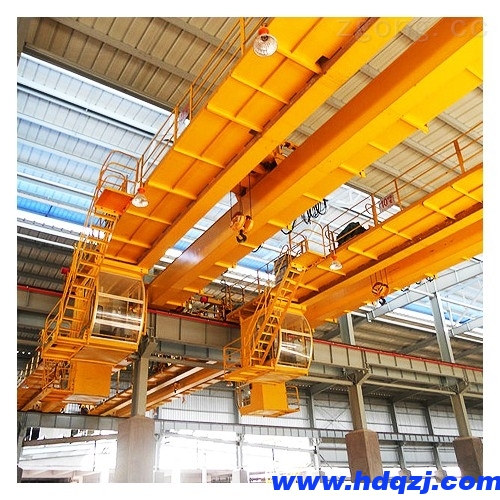

橋式起重機電氣設備結構

橋式起重機是一種間歇循環生產機。相應的設備也根據間歇循環工作系統進行設計和制造。其特點是設備的溫升不會達到穩定值，每個間歇溫度不會降低到周圍介質的溫度值，并再次連接。重復這么多次，每個電氣設備的溫升逐漸增加，然后基本穩定在固定的溫度變化范圍內。工作越頻繁，重復時間越長，溫度值越高，設備工作條件越差。根據規定，每個周期的持續時間不得超過10分鐘，應根據短期工作系統的類型考慮超過10分鐘。

橋式起重機的電氣設備一般由三部分組成。

1.供配電和保護設備。包括相應的操作和指示設備，如電源進線保護開關、保護柜（屏幕）或總電源柜（屏幕）和鑰匙開關、啟動停止按鈕、緊急開關、指示燈等。

2.橋式起重機的主要機構。輔助機構的傳動和控制設備。由控制柜（屏幕）、電阻器、制動電源驅動器、操作員（按鈕、命令控制器或凸輪控制器）、輔助機構（如液壓軌道夾具）和相應的保護裝置組成。

3.照明、信號、加熱和冷卻電氣設備。由變壓器、斷路器、插座等設施的電源和控制設備組成。由橋式起重機各部件照明、維護照明和特殊要求的駕駛室、電氣室通信、加熱和冷卻。

此外，由于橋式起重機功能不同，配備了起重電磁鐵、電動或液壓抓斗、旋轉鉤等特殊起重機，并增加了相應的電氣設備。引入起重機電源，一般采用型鋼或電車線或電纜線圈等導電裝置。起重機的汽車導電一般采用角鋼或電纜滑動導電裝置。起重機的電氣設備通常布置在導電維護平臺、大型汽車平臺、端梁、汽車、駕駛室、電氣室等部件。

橋式起重機車輛和汽車運行機構電氣線路的特點

橋式起重機作為生產加工企業的必要設備，得到了廣泛的應用。作為一種機械設備，它將不可避免地遇到故障。了解橋式起重機車輛和汽車運行機構的線路特性有利于我們檢查起重機的故障。接下來，我們將詳細解釋：

橋式起重機車輛運行機構的電路由凸輪控制器控制，轉子不對稱電阻，一相開路，滑動檔。

(1)線路特點:大車運行機構電氣線路具有以下特點:

①開環控制可逆對稱電路。

②凸輪控制器檔位6-0-6，17個回路。

③可獲得0.35m、0.5m、0.75m、0.75m的正向、反向齒輪啟動扭矩值，調整轉子電阻抽頭。

④啟動電阻等級為三相不對稱電阻，三相共4段5級。手動切除前后啟動電阻。第六檔轉子電阻不切除，兩段并聯。齒輪和第三檔齒輪，第四檔加速齒輪，第六檔高速運行齒輪。

⑤適用于雙電機驅動平移機構，公共定子線，兩組轉子觸點。

(2)橋式起重機小車運行機構電路特點:

①可逆對稱電路。

②凸輪控制器控制，檔位5-0-5。

③調整轉子電阻插頭，可獲得0.35m、0.5m和0.7m。

④啟動電阻級為三相不對稱，共4級5段。

⑤檔為起動檔，第三檔為加速檔，第五檔為高速檔。
