LDA電動單梁|LDA單梁起重機

時間：2024-05-14 來源：起重機廠家 瀏覽次數：1

單梁起重機具有結構合理，整機剛性強的特點。單梁起重機與CD1型單速電動葫蘆、MD1型雙速電動葫蘆配套使用，單梁起重機是一種輕小型的起重機械。單梁起重機屬于中級工作制度，其起重量為1t-20t。跨度為7.5-28.5m。工作級別為A3-A4，工作環境溫度為-25℃～40℃.

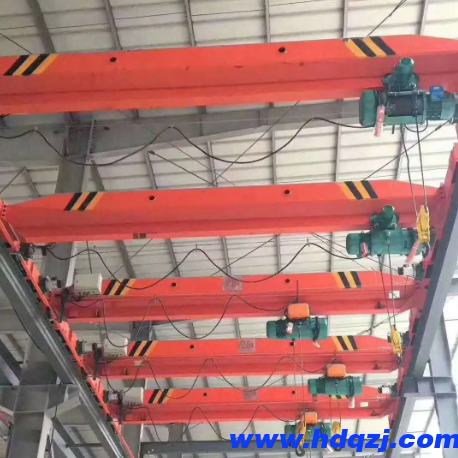

單梁起重機

單梁起重機廣泛用于車間、工廠、倉庫、料場等不同場合吊運貨物，應用于各行各業的生產制造，倉庫運輸?shù)葓?chǎng)所吊運物料的平面輸運。禁止在易燃、易爆、腐蝕性介質環境中使用。起重機主要由主梁、電動葫蘆、運行機構電器控制裝置等四部分組成。3噸5噸單梁吊車設有地面和操縱室兩種操作形式。操作室有開式、閉式兩種，可根據實際情況分別為左或右面安裝兩種形式，入門方向有側面及斷面兩種，以滿足用戶在各種不同需要的情況下進行選擇。

3噸單梁吊車大車運行功率：0.8*2KW
小車運行功率和速度：0.4KW 20m/min
小車起升功率和速度：4.5KW 8m/min
5噸單梁吊車大車運行功率：0.8*2KW
小車運行功率和速度：0.8KW 20m/min
小車起升功率和速度：7.5KW 8m/min

3噸和5噸單梁吊車技術參數：

起重量t	跨度m	起重機總重		最大輪壓		最小輪壓		基本尺寸
起重量t	跨度m	地操	空操	地操	空操	地操	空操	h1	B	W	I1	I2	h	H1
3	7.5	1.88	2.28	2.15	2.45	0.41	0.41	650	2500	2000	818.5	1291	1150	530
	8	1.93	2.33	2.16	2.46	0.42	0.42
	8.5	1.98	2.38	2.18	2.48	0.44	0.44
	9	2.03	2.43	2.19	2.49	0.45	0.45
	9.5	2.08	2.48	2.20	2.50	0.46	0.46
	10	2.13	2.53	2.22	2.52	0.48	0.48
	10.5	2.18	2.58	2.23	2.53	0.49	0.49
	11	2.24	2.64	2.24	2.54	0.50	0.50
	11.5	2.32	2.72	2.25	2.56	0.52	0.52	700						580
	12	2.38	2.78	2.28	2.58	0.54	0.54
	12.5	2.47	2.87	2.31	2.61	0.57	0.57		3000	2500
3	13	2.53	2.93	2.32	2.62	0.58	0.58	700	3000	2500	818.5	1291	1150	490
	13.5	2.59	2.99	2.34	2.64	0.60	0.60
	14	2.64	3.04	2.35	2.65	0.61	0.61
	14.5	3.17	3.57	2.48	2.78	0.74	0.74	800					1170
	15	3.25	3.65	2.50	2.80	0.76	0.76
	15.5	3.31	3.71	2.52	2.82	0.78	0.78
	16	3.38	3.78	2.54	2.84	0.80	0.80
	16.5	3.45	3.85	2.55	2.85	0.81	0.81
	17	3.53	3.93	2.57	2.87	0.83	0.83
	19.5	4.28	4.68	2.80	3.10	1.06	1.06	900	3500	3000			1185	745
	22.5	4.83	5.23	2.94	3.24	1.20	1.20	1000	3500	3000			1210	820
5	7.5	2.14	2.54	3.28	3.58	0.42	0.42	720	2500	2000	841.5	1310	1380	580
	8	2.20	2.60	3.29	3.59	0.43	0.43
	8.5	2.25	2.65	3.30	3.60	0.44	0.44
	9	2.31	2.71	3.32	3.62	0.46	0.46
	9.5	2.37	2.77	3.33	3.63	0.47	0.47
	10	2.42	2.82	3.35	3.65	0.49	0.49
	10.5	2.48	2.88	3.36	3.66	0.50	0.50
	11	2.51	2.91	3.37	3.67	0.51	0.51
	11.5	2.95	3.35	3.48	3.78	0.62	0.62	800					1400	660
	12	3.02	3.42	3.50	3.80	0.64	0.64
	12.5	3.12	3.52	3.53	3.83	0.67	0.67		3000	2500
	13	3.21	3.61	3.55	3.85	0.69	0.69
	13.5	3.27	3.67	3.57	3.87	0.71	0.71
	14	3.34	3.74	3.59	3.89	0.73	0.73
	14.5	3.69	4.09	3.68	3.98	0.82	0.82	900					1415	785
	15	3.79	4.19	3.70	4.00	0.84	0.84
	15.5	3.87	4.27	3.72	4.02	0.86	0.86
	16	3.94	4.34	3.74	4.04	0.88	0.88
	16.5	4.02	4.42	3.76	4.06	0.90	0.90
	17	4.12	4.52	3.78	4.08	0.92	0.92
	19.5	4.57	4.97	3.93	4.23	1.07	1.07	1000	3500	3000			1440	820
	22.5	5.65	6.05	4.20	4.50	1.34	1.34	1100	3500	3000			1485	875
