1噸歐式單梁起重機參數表1噸歐式單梁行車航車吊車外形尺寸表
時間：2024-01-18來源：起重機廠家瀏覽次數：1
1噸歐式單梁起重機介紹
LDC型1噸歐式電動單梁橋式起重機（以下簡稱1噸歐式單梁起重機），1噸歐式電動單梁起重機與1噸歐式電動葫蘆配套使用，成為一種有軌運行的輕小型起重機。
歐式單梁橋式起重機是基于歐洲輕量化和模塊化設計理念以及先進生產制造工藝，在主梁上懸掛歐式電動葫蘆起升機構，可左右、上下、前后實現物料物體在立體空間搬運。
新中式起重機設計按照國際標準：DIN（德國）、FEM（歐洲）、ISO（國際），具有剛性強、自重輕、結構設計出眾等優點。

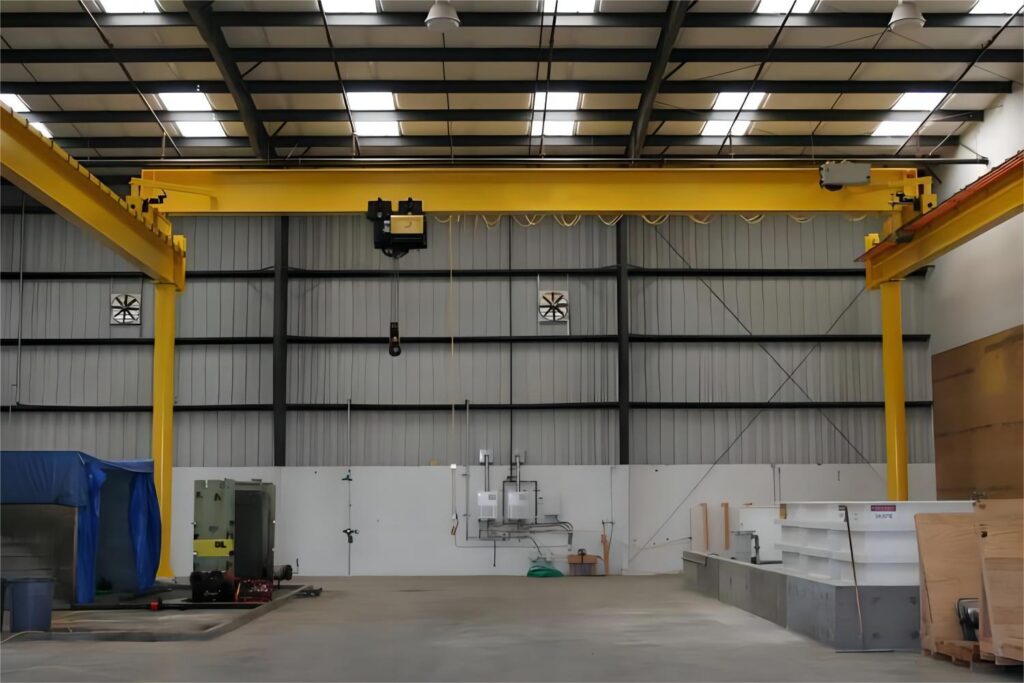

1噸歐式單梁起重機圖片

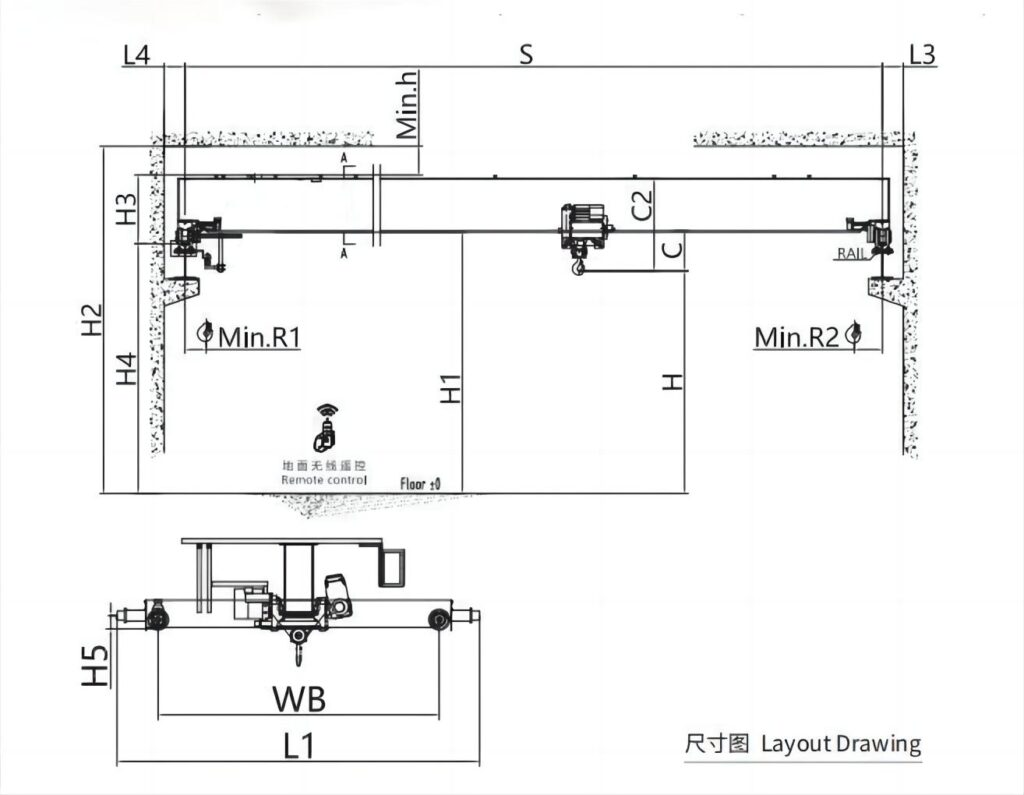

1噸歐式單梁起重機結構圖
1噸歐式單梁起重機技術參數
起重量/工作級別SWL/Class 1t/A5
| 跨度Span | 5 | m | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | ||
|
基本參數 Basic Data |
整機自重 | Crane Weldt | t | 1.22 | 1.52 | 1.9 | 2.80 | 3.21 | 4.62 | 5.2 | 7.03 | |
| 小車自重 | Trolley Weigit | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | 0.20 | |||
| 最大輪壓 | Max.Wheel Load | kN | 87 | 生9 | 11.2 | 13.4 | 14.4 | 18.0 | 145 | 24.0 | ||
| 最小輪壓 | Min.Wheel Laad | 25 | 3.0 | 3.9 | 5.9 | 6.9 | 10.2 | 12 | 16.0 | |||
| 大車車輪數 | Cone Wheel Cy | PCS | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 推薦軌道 | Crane Rail | P22 | P22 | P22 | P22 | P22 | P22 | P22 | P22 | |||
| 速度Speed | 超開速度 | Liting Speed | mymin | 5/0.8 | ||||||||
| 小車速度 | Trdiley Speed | 0-20 | ||||||||||
| 大車速度 | Bnidge 5peed | 0-32 | ||||||||||
| 電機功率 MetorPower | 起升電機 | Lifting Motor | kW | 2/0.25 | 2025 | 2/0.25 | 2/0.25 | 2/0.25 | 2/0.25 | 2.0.25 | 2.0.25 | |
| 小車電機 | Trolley Motar | 1×0.3 | 1×03 | 1×0.3 | 1×0.3 | 1×03 | 1×0.3 | 1×0.3 | 1×0.3 | |||
| 大車電機 | Bridge Motor | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.3 | 2×0.65 | |||
| 整機功率 | Cane Pover | 29 | 29 | 2.9 | 2.9 | 2.9 | 2.9 | 2.9 | 3.6 | |||
| 主要尺寸MainDimension | 軌頂標高 | Top of Rail Height | H4 | mm | 9000(或根據用戶制定orspec fied by dierts | |||||||
| 安全凈空 | ap Oeaance | Mnh | 2200(JB/T1306-2008) | |||||||||
| C尺寸 | C dimension | C | 330-60 | |||||||||
| 吊鉤至起重 機頂高度 | Hook to Crane Top | C2 | 852 | 852 | 984 | 1104 | 1236 | 1423 | 1423 | 1543 | ||
| 軌通至起重 機頂高度 | Rail to CraneTφ | H3 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 800 | ||
| 起升高度 | Liting Height | H | 8748 | 8748 | 8616 | 8496 | 8364 | 8177 | 8177 | 8257 | ||
| 屋質最低點 高度 | Ceiing to Floor Height | H2 | 980 | 9800 | 9800 | 980 | 9800 | 9800 | 9800 | 10000 | ||
| 梁底高度 | Gider Bottom Heiglt | H1 | 9168 | 9168 | 9036 | 8916 | 8784 | 8597 | 8597 | 8677 | ||
| 吊鉤左極限 | Hcok AprachL | MinR1 | 440 | 440 | 520 | 540 | 50 | 650 | 650 | 660 | ||
| 吊鉤右極限 | Hook AppoachR | Min R2 | 400 | 400 | 480 | 480 | 510 | 510 | 510 | 520 | ||
| 軌道中心至 左側填 | Rail Center to Left Wall | L4 | 206 | 206 | 206 | 206 | 206 | 210 | 210 | 246 | ||
| 軌道中心至 右側填 | Rail Center to Rigt Wall | L3 | 206 | 206 | 206 | 206 | 206 | 210 | 210 | 246 | ||
| 大車輪距 | Bridge Wheel Base | WB | 1800 | 1800 | 1800 | 2200 | 2700 | 3100 | 3800 | 4500 | ||
| 小車基距 | Trdley Rail Guag | Lxc | / | / | / | / | / | / | / | / | ||
| 頌沖器離度 | Buffer Heigit | H5 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 150 | ||
| 整機查唐 | Crane Width | L1 | 2126 | 2126 | 2126 | 2496 | 2996 | 3456 | 4156 | 5010 | ||
| 水平側向力 | Guiding (contict)Face | 5 | kN | 3.4 | 3.9 | 4.4 | 4.9 | 5 | 5.90 | 6.50 | 7.00 | |
| 緩沖力 | Buffer Foce | Bf | kN | 5 | 7 | 9 | 11 | 13 | 15.0 | 180 | 200 | |
Note:Ahave d at was hased on9m(topof ai)and forrelering anly.Pleasecantact usif any question.
-
