5噸歐式單梁起重機參數表5噸歐式單梁行車航車吊車外形尺寸表
時間：2024-01-18來源：歐式起重機廠家瀏覽次數：1
5噸歐式單梁起重機介紹
LDC型5噸歐式電動單梁橋式起重機（以下簡稱5噸歐式單梁起重機），5噸歐式電動單梁起重機與5噸歐式電動葫蘆配套使用，成為一種有軌運行的輕小型起重機。
歐式單梁橋式起重機是基于歐洲輕量化和模塊化設計理念以及先進生產制造工藝，在主梁上懸掛歐式電動葫蘆起升機構，可左右、上下、前后實現物料物體在立體空間搬運。

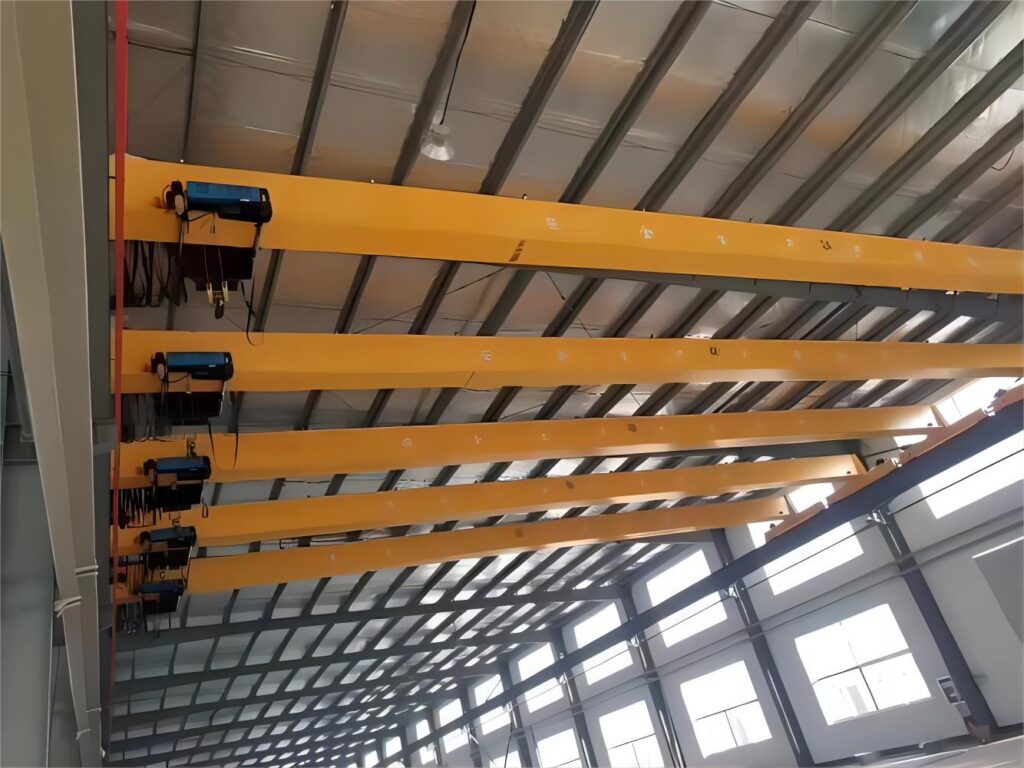

5噸歐式單梁起重機圖片
5噸歐式單梁起重機結構
歐式單梁起重機通常由電動葫蘆、電動機、減速機、制動器、輪組、單梁桁架、行走機構、懸掛裝置等組成。起重機可根據用戶的不同需求定制，包括起重高度、起重能力、工作速度、工作環境等方面要求。
5噸歐式單梁起重機特點
低凈空設計Low headroom
柔性驅動，內應力小，傳動效率高 Smart driving, higher efficiency
變頻無級小車，運行平穩Stepless control trolley
硬齒面減速機，自重輕 Hardened gear
防護等級IP55，H級絕緣 IP55 / H Insulation
重級制電機，持續率60%ED Heavy duty motor, 60%ED rating
過熱、過載保護Over heating, Overloading protect
電磁盤式制動器，可靠，防塵Electromagnetic disk brake
免維護Maintenance free
5噸歐式單梁起重機標準
新中式起重機設計按照國際標準：DIN（德國）、FEM（歐洲）、ISO（國際），具有剛性強、自重輕、結構設計出眾等優點。
5噸歐式單梁起重機適用范圍
歐式單梁起重機是一種常見的工業起重機械，主要用于工廠、車間等場所的貨物搬運和起重作業。它的主要特點是采用單梁結構，懸掛在車間的頂部，通過電動機驅動梁運行，具有起重能力強、靈活性高等優點。

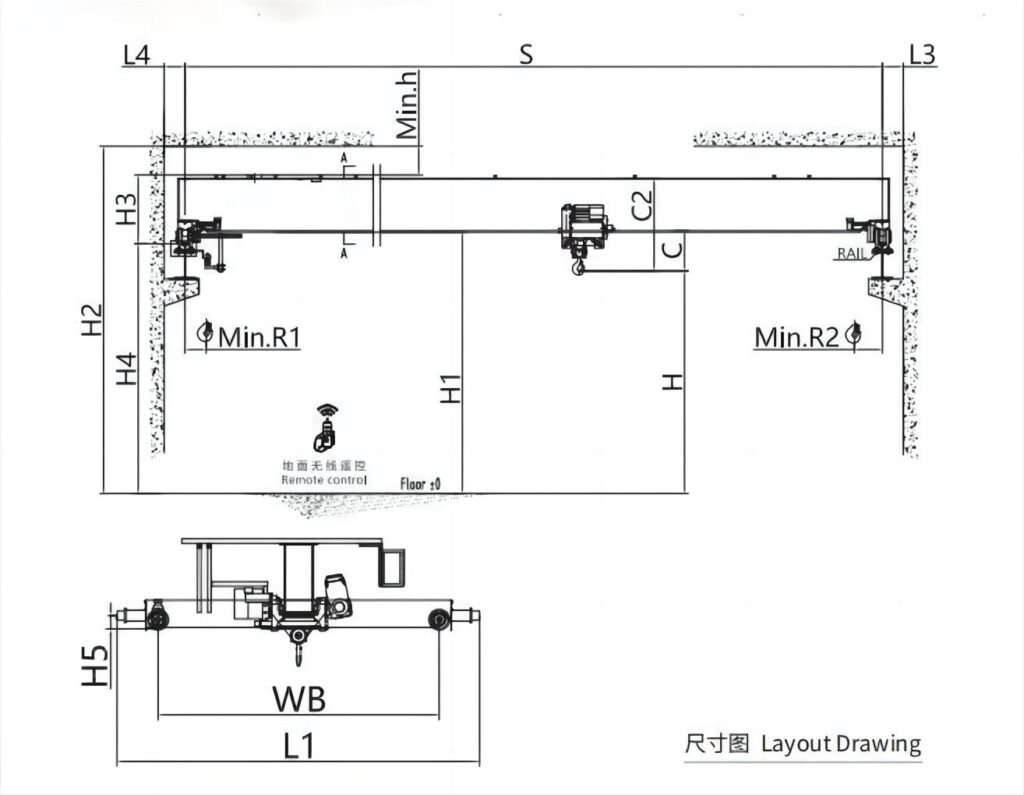

5噸歐式單梁起重機結構圖
5噸歐式單梁起重機技術參數
| 歐式雙梁起重機 起重量：5t | |||||||||||||
| 跨度 | Spam | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 | ||
|
基本參數 Basic Dats |
莖機自量 | Crane Weight | t | 3.56 | 5.18 | 6.8 | 8.92 | 10.75 | 13.19 | 15.75 | 18.93 | 23.31 | |
| 小車自蘭 | Trolley Weight | 0.37 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | |||
| 最大輪壓 | Max.Wheel Load | KN | 35.9 | 42.7 | 47.6 | 52.7 | 56.7 | 63.1 | 69.2 | 76.9 | 87.8 | ||
| 最小輪壓 | Min.Wheel Load | 6.6 | 9.8 | 12.7 | 17.6 | 22.1 | 27.5 | 33.7 | 41.4 | 51.7 | |||
| 大車車輪數 | Crane Wheel | PCS | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 推薦軌道 | Crane Rail | P22 | P22 | P22 | P22 | P22 | P22 | P22 | F30 | F30 | |||
|
速度 Speed |
起升速度 | Lifting 8peed | m/min | 5/0.8 | |||||||||
| 小車速度 | Trolley 8peed | 0-20 | |||||||||||
| 大車速度 | Bridge 8peed | 0-32 | |||||||||||
| 主要尺寸MainDimension | 軌頂標高 | Top of Rail Height | b | 9000《或根據用戶制定or specified by clients) | |||||||||
| 安全凈空 | Tap Clearancs | h2 | ≥200(GB/T 14405-2011) | ||||||||||
| 起升機構高 | Hoisting Mechani sm | c | 680 | 680 | 680 | 680 | 680 | 680 | 680 | 680 | 680 | ||
| 軌道至起至 機頂高度 | Rail to Crane Tap | a | 1000 | 1000 | 200 | 1200 | 1300 | 1300 | 450 | 1450 | 1450 | ||
| 起升高廢 | Lifting Height | h | 9000 | 9319 | 9324 | 9345 | 9353 | 9377 | 9497 | 9525 | 9547 | ||
| 屋頂最低點高 度 | Ceiling to Floor Height | C | 10200 | 10200 | 10400 | 10400 | 10500 | 10500 | 10650 | 10650 | 10650 | ||
| 梁底高度 |
irder Bottom Height |
f | 8216 | 8295 | 8300 | 8321 | 8329 | 8353 | 8473 | 8428 | 8446 | ||
| 用鉤左極限 | Hook Approach L. | h1 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | ||
| 吊鉤右板限 | Hook Approach R. | h2 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | ||
| 軌道中心至 左側墻 |
Rail Center to Leftwall |
dl | 208 | 23 | 230 | 230 | 232 | 246 | 246 | 248 | 248 | ||
| 軌道中心萃 右側墻 | Rail Center to Rightwall | dr | 208 | 23 | 230 | 230 | 232 | 246 | 246 | 248 | 248 | ||
| 大車輪距 | Bridge Whesl Base | W | 2200 | 2700 | 2700 | 3100 | 3800 | 3800 | 4500 | 5000 | 5500 | ||
| 小車基距 | Trollar Rail Guag | 1200 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |||
| 緩沖器高度 | Buffer Height | H2 | 80 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| 整機寵度 | Crane Width | B | 2556 | 3150 | 3150 | 3550 | 4250 | 4310 | 5010 | 5510 | 6010 | ||
| 水平側向力 |
Guiding(contact) Force |
8 | KN | 13.3 | 14.7 | 16.1 | 17.5 | 18.9 | 20.3 | 21.7 | 23.1 | 24.5 | |
| 緩沖力 | Buffer Farce | Bf | KN | 33 | 37 | 40 | 45 | 48 | 37 | 40 | 45 | 48 | |
-
