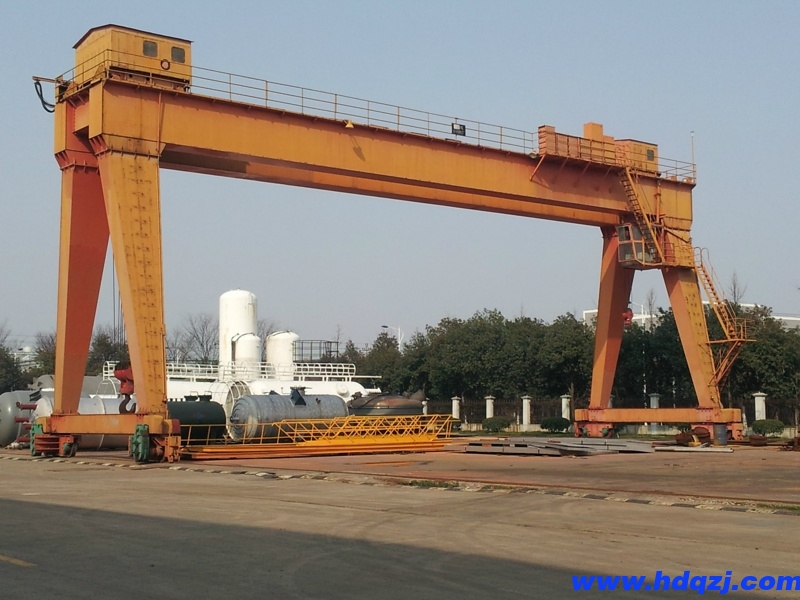

雙主梁吊鉤門式起重機簡介

雙主梁吊鉤門式起重機的門架，主梁一般為兩根偏軌，箱形梁兩主梁間有端梁連接，形成水平框架，其支腿與下橫梁一起形成一次或三次超靜定框架，支腿與主梁之間的連接為剛性連接剛性連接的剛性腿設計剛度較大，與主梁之間用螺栓緊固，支腿除了與主梁下座板連接，不要與主梁側部座板連接。

雙主梁吊鉤門式起重機不單獨設置走臺，主梁上部作走臺用，欄桿、小車導電滑架皆安裝在主梁上蓋板上。

雙主梁吊鉤門式起重機主要技術參數

1、額定起重量20/5

2、跨度26

3、起升高度(大鉤)(m)15.5

4、起升高度(小鉤)(m)16

5、大梁底面距軌面高度5

6、起升速度(大鉤)(m/min)7.2

7、起升速度(小鉤)(m/min)19.5

8、大車運行速度(m/min)47.8

9、汪車運行速度(m/min)44.6

10、大車鋼軌(kg/m)43

11、小車鋼軌(kg/m)38

12、駕駛室側懸臂長7

13、對側懸臂長5

14、工作級別A5

15、電源三相交流50HZ380V

半門式起重機的特點介紹

半門式起重機是門式起重機的一種變型，半門式起重機的支腿有高低差，可根據使用場地的土建要求而定。根據生產環境的需要，當選擇普通門式起重機或電動葫蘆門式起重機都不是很理想時，半門式起重機也不失為一種較好的解決方案，它一端端梁在吊車梁上行走，而另一端端梁在地面上行走，與電動單梁起重機相比，節約了投資和空間，與電動葫蘆門式起重機相比，則節約了生產空間，從長遠來說，也間接節約了空間成本，因而，在現代生產中經常采用。

半門式起重機的特點:

結構形式:

由起升機構及小車、單主梁及支腿、電控箱、操作系統、安全防護系統等組成;

驅動裝置:

鼠籠式電機(60%ED)+硬齒面減速機(HRC60)+盤式制動器，免維護;

操作模式:

有線地操(IP65，壽命50萬次)、無線遙控、駕操;

防護等級IP54，F(xiàn)級絕緣，高強鍍鋅鋼絲繩，防雨罩、防風鎖、掃軌器、聲光報警等。
